Válvula Solenoide Industrial: O Guia Técnico de Seleção, Acionamento e Aplicação em Processos de Alta Performance
No ambiente fabril, a eficiência de um sistema de controle de fluidos depende diretamente da confiabilidade e da precisão de seus componentes. Entre os dispositivos mais críticos para a automação de processos está a válvula solenoide industrial. Responsável por permitir, bloquear ou direcionar o fluxo de líquidos e gases sob condições severas, a correta especificação desse equipamento evita paradas não planejadas, reduz custos de manutenção e garante a segurança operacional da planta.
Diferenciando-se drasticamente dos modelos comerciais leves ou residenciais — que utilizam componentes plásticos frágeis e bobinas de baixo rendimento —, a verdadeira válvula solenoide industrial é projetada em ligas metálicas de alta resistência, com elastômeros de engenharia avançados e bobinas de alta eficiência térmica, prontas para regimes de trabalho contínuo (Heavy Duty).
Neste guia técnico completo, desenvolvido com base na experiência prática de engenharia da Jefferson do Brasil, abordaremos os princípios de funcionamento, os tipos de acionamento, os materiais de construção e os critérios essenciais de dimensionamento para que você selecione a válvula ideal para o seu processo.
Princípios de Funcionamento e Tipos de Acionamento
Uma válvula solenoide industrial opera através da conversão de energia elétrica em força mecânica linear. Quando a bobina elétrica é energizada, um campo magnético é gerado, atraindo o núcleo móvel (êmbolo) para o centro do operador magnético, o que altera o estado físico da válvula (abrindo ou fechando a passagem do fluido).
Dependendo da dinâmica de forças e da vazão necessária na linha, as válvulas solenoides industriais dividem-se em três tipos principais de acionamento:
1. Acionamento Direto
Nas válvulas de ação direta, o êmbolo magnético está conectado mecanicamente ao obturador que veda o orifício principal da válvula. Quando a bobina é energizada, o núcleo é puxado para cima, abrindo o orifício diretamente contra a pressão do fluido.
- Vantagem: Não necessita de pressão diferencial mínima para operar. Funciona perfeitamente desde o vácuo absoluto até a pressão máxima de trabalho.
- Limitação: Devido à limitação física da força eletromagnética gerada pela bobina, o diâmetro do orifício de passagem é geralmente pequeno, sendo indicada para linhas de baixa a média vazão.
2. Acionamento Servo-operado (Piloto)
Nas válvulas servo-operadas, a força que move o obturador principal (diafragma ou pistão) não vem da bobina, mas sim da própria pressão do fluido presente na linha. A bobina controla apenas um pequeno canal piloto que despressuriza a câmara superior da válvula, fazendo com que a pressão da entrada empurre o diafragma para cima e abra a passagem principal.
- Vantagem: Permite o controle de grandes vazões e altas pressões em tubulações robustas utilizando bobinas compactas e de baixo consumo de energia.
- Limitação: Exige uma pressão diferencial mínima entre a entrada e a saída para que ocorra a abertura completa do diafragma.
3. Acionamento de Elevação Suspensa (Ação Direta Assistida)
Esse modelo híbrido combina as características das duas tecnologias anteriores. O núcleo móvel está fisicamente conectado ao diafragma ou pistão principal por meio de uma mola e de um pino de engate. Quando a bobina é energizada, ela puxa o êmbolo, abrindo o canal piloto e, simultaneamente, aplicando uma força mecânica direta para erguer o diafragma.
- Vantagem: Consegue operar com grandes diâmetros de vazão mesmo quando a pressão diferencial da linha é zero (0 bar), sendo ideal para sistemas de gravidade, drenagem de tanques e linhas de baixa pressão.
Materiais de Construção e Compatibilidade Química
A durabilidade de uma válvula solenoide industrial operando com fluidos agressivos, corrosivos, óleos ou gases depende diretamente da seleção correta dos materiais que entram em contato com o fluido (partes úmidas).
Ligas Metálicas do Corpo

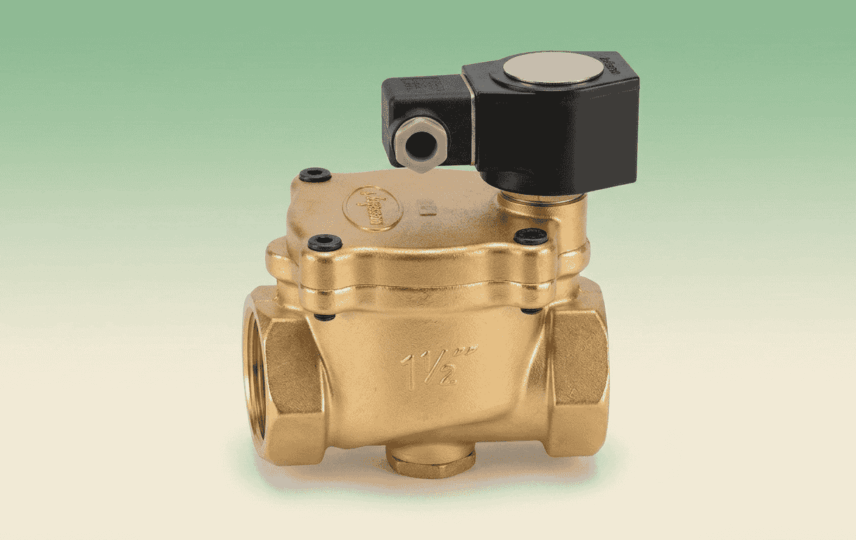

- Latão Forjado: O material padrão mais comum para aplicações não corrosivas, como água industrial, ar comprimido de utilidades e óleos leves.
- Aço Inoxidável AISI 304 / 316: Indispensável para processos químicos agressivos, fluidos alimentícios, soluções farmacêuticas, vapor saturado de alta temperatura e ambientes corrosivos.
- Plásticos de Engenharia (PTFE / PVDF / PVC): Utilizados em nichos específicos de fluidos ultra-corrosivos ou de alta pureza química, onde metais não são tolerados.
Elastômeros de Vedação (Assento)
Abaixo, apresentamos uma tabela técnica de referência para a seleção do material de vedação adequado para cada tipo de fluido industrial:
| Elastômero / Vedação | Fluidos Recomendados | Faixa de Temperatura (°C) | Aplicações Típicas |
|---|---|---|---|
| Buna-N (NBR) | Água limpa, ar comprimido, óleos minerais, óleos leves de petróleo, gases inertes. | -10°C a +80°C | Sistemas pneumáticos comuns e utilidades industriais. |
| FKM (Viton) | Produtos químicos, solventes, combustíveis (diesel, querosene), vácuo, óleos sintéticos. | -15°C a +150°C | Sistemas de combustão e refino, linhas de alimentação química. |
| EPDM | Água quente, fluidos hidráulicos biodegradáveis, vapor de baixa pressão, soluções alcalinas diluídas. | -25°C a +130°C | Sistemas de lavagem CIP (Clean-in-Place), redes de água quente industriais. |
| PTFE (Teflon) | Vapor superaquecido, ácidos concentrados, fluidos criogênicos, fluidos térmicos agressivos. | -40°C a +180°C | Linhas de alimentação de caldeiras, criogenia, indústria farmacêutica e química. |
Aplicações Setoriais da Válvula Solenoide Industrial
Graças à flexibilidade de configurações de materiais, conexões e diâmetros, as válvulas solenoides industriais estão presentes nos processos de maior responsabilidade técnica da cadeia produtiva global:
Sistemas de Combustão e Gás Canalizado
As válvulas solenoides para sistemas de queima industrial (gás natural, GLP ou óleos combustíveis) devem contar com aprovações rígidas de segurança. Elas atuam no corte rápido de emergência (Shut-off) e na alimentação dos queimadores de caldeiras e fornos industriais, frequentemente integradas com caixas de conexões elétricas à prova de explosão (Ex d) para áreas classificadas.
Tratamento de Água e Efluentes (Saneamento Industrial)
No controle de retrolavagem de filtros de areia ou carvão ativado, na dosagem precisa de produtos químicos como hipoclorito de sódio ou na purga de lodo, as válvulas atuam de forma sequenciada, garantindo a eficiência química e mecânica dos processos de potabilização e remediação ambiental.
Automação Pneumática e Controle de Atuadores
Em linhas de montagem, mineração e cimenteiras, as válvulas solenoide industriais de 3/2 ou 5/2 vias operam no acionamento pneumático de cilindros, comportas de ensacamento, desviadores de fluxo e garras de manipulação pesada.
Boas Práticas de Dimensionamento e Instalação
Muitas falhas prematuras decorrem, na verdade, de erros de dimensionamento ou práticas incorretas de montagem em campo. Siga sempre estas diretrizes fundamentais de engenharia:
1. Nunca especifique apenas pelo diâmetro da tubulação
Selecionar uma válvula solenoide industrial baseando-se apenas no diâmetro da tubulação é um erro primário. Isso frequentemente resulta em válvulas sobredimensionadas (que sofrem desgaste prematuro) ou subdimensionadas (que restringem a vazão do processo).
O dimensionamento correto exige o cálculo do Coeficiente de Vazão (Cv ou Kv). O Cv é definido como o volume de água em galões americanos por minuto que passa por uma válvula totalmente aberta com uma queda de pressão de 1 psi a uma temperatura de 60°F.
A relação matemática básica para líquidos é expressa por:
Onde:
- Q = Vazão de projeto (em Galões por Minuto – GPM)
- SG = Gravidade específica do fluido (Água = 1)
- ΔP = Pressão diferencial admissível através da válvula (em psi)
Se o seu site/WordPress não possui um plugin de renderização matemática, utilize a fórmula descritiva simplificada:
Fórmula simplificada: Cv = Q * √(SG / ΔP)
2. A importância vital do Filtro Y
As válvulas solenoides — principalmente as servo-operadas — possuem orifícios de equalização extremamente finos em seu diafragma ou pistão. Qualquer grão de solda, ferrugem da tubulação ou partícula sólida em suspensão pode obstruir esses canais, travando a válvula na posição aberta ou fechada. A instalação de um filtro Y de proteção imediatamente antes da entrada da válvula é recomendada para assegurar a garantia operacional e evitar paradas indesejadas.
3. Posicionamento de Montagem
O operador magnético da válvula deve ser instalado preferencialmente na vertical, com a bobina apontando para cima. Essa posição minimiza o desgaste do núcleo móvel pelo atrito e impede que resíduos e detritos pesados se depositem por gravidade no fundo do tubo guia, o que poderia travar a movimentação do êmbolo.
Sobre a Jefferson do Brasil
Com mais de 60 anos de história no desenvolvimento de tecnologia de controle de fluidos, a Jefferson do Brasil é líder absoluta na fabricação de válvulas solenoides e sistemas de automação de fluidos.
Contamos com uma estrutura de fabricação nacional de ponta e uma equipe de engenheiros especialistas prontos para dar suporte integral ao seu projeto, auxiliando no dimensionamento preciso de válvulas solenoides para as aplicações industriais mais complexas do mercado. Nosso portfólio de engenharia engloba mais de 3.000 itens ativos projetados para atuar com água, vapor, combustíveis, criogenia e fluidos químicos agressivos.
Garanta a máxima eficiência e estabilidade operacional para a sua planta industrial. Fale diretamente com a equipe técnica da Jefferson do Brasil e encontre a solução exata para o seu processo:
